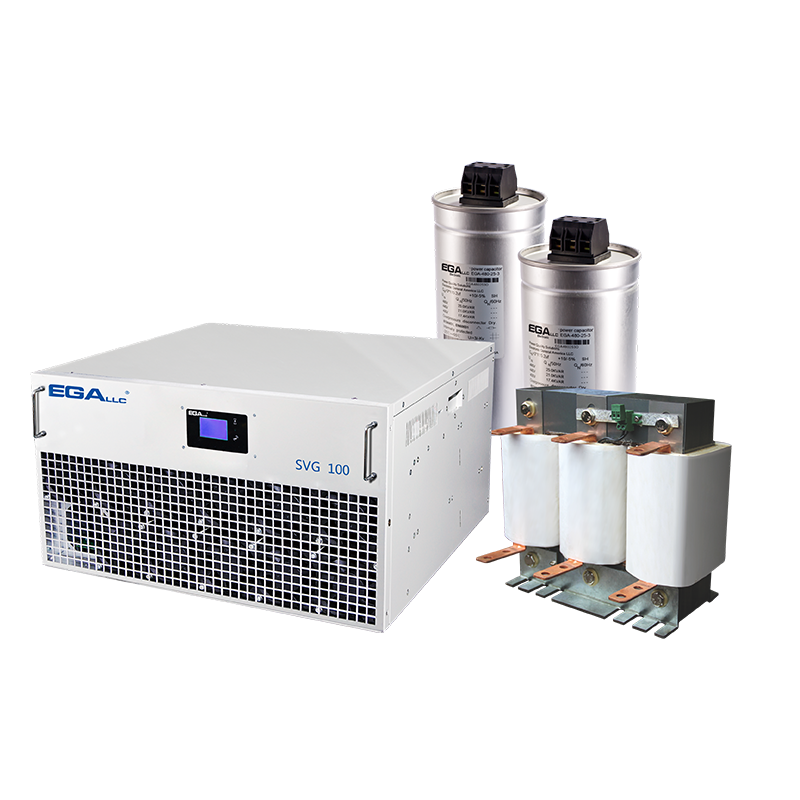

ESVG+LC （电抗器+电容器）选型速查表
ESVG+LC (电抗器+电容器)7%补偿设计方案
变压器 总容量 (KVA)
补偿柜 总容量 (KVAR)
补偿柜尺寸 (mm)
控制器
SVG模块
(KVAR)
接触器
电抗器型号
电容器型号
补偿柜电容器组合方式
变压器总容量(400KVA. 0.4KV.50HZ)
400KWAR
150KWAR
600*1000*2200
RPCC-GC1800
ESVG-4-30 -(3P/4P)-R x1台
WGM-33
F九体育在线注册-九体育（中国）-440-30-7%
九体育在线注册-九体育（中国）-480T6.6-3 x 2 台
SVG:30KVAR
LC:30KVAR x4组 共：150KVAR
4组
变压器总容量(800KVA. 0.4Kv. 50HZ)
800KWAR
KVAR
800*1000*2200
RPCC-GC1800
ESVG-4-50 -(3P/4P)-R x 1台
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
SVG:50KVAR LC:50KVAR x4组 共：250KVAR
4组
变压器总容量(1000KVA. 0.4Kv. 50HZ)
1000KWAR
KVAR
800*1000*2200
RPCC-GC1800
ESVG-4-100 -(3P/4P)-R 台
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
SVG:100KVAR
LC:50KVAR x4组 共：300KVAR
4组
变压器总容量(1250KVA. 0.4Kv. 50HZ)
1250
KVA
KVAR
1000*1000*2200
RPCC-GC1800
ESVG-4-100 -(3P/4P)-R 台
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
SVG:100KVAR
LC:50KVAR x 6组 共：400KVAR
6组
变压器总容量(1600KVA. 0.4Kv. 50HZ)
1600KWAR
KVAR
1200*1000*2200
RPCC-GC1800
ESVG-4-50 -(3P/4P)-R x 1 台
ESVG-4-100 -(3P/4P)-R x 1 台
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
SVG:150KVAR
LC:50KVAR x 8组 共：550KVAR
8组
变压器总容量(2000KVA. 0.4Kv. 50HZ)
2000
KVA
700
KVAR
1000*1000*2200
RPCC-GC1800
(主柜与副柜 独立控制各 回路)
ESVG-4-100 -(3P/4P)-R x2台
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
SVG:200KVAR
LC:50KVAR x3组 共：350KVAR
3组
1000*1000*2200
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
LC:50KVAR x7组 共：350KVAR
7组
变压器总容量(2500KVA. 0.4Kv. 50HZ)
2500
KVA
900
KVAR
1200*1000*2200
RPCC-GC1800
(主柜与副柜 独立控制各 回路)
ESVG-4-100 -(3P/4P)-R x2台
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
SVG:200KVAR
LC:50KVAR x5组 共：450KVAR
5组
1200*1000*2200
WGM-60
F九体育在线注册-九体育（中国）-440-50-7%
九体育在线注册-九体育（中国）-480-18.4-3 x 3台
LC:50KVAR x9组 共：450KVAR
9组
ESVG+LC （电抗器+电容器）14%补偿设计方案
变压器
总容量
(KVA)
补偿柜 总容量 (KVAR)
补偿柜尺寸 (mm)
控制器
SVG模块
(KVAR)
接触器
电抗器型号
电容器型号
补偿柜电容器组合方式
变压器总容量(400KVA. 0.4Kv. 50HZ)
400KVA
150KWXR
800*1000*2200
RPCC-GC1800
ESVG-4-50
- (3P/4P) - R
x 1台
WGM-33
F九体育在线注册-九体育（中国）-440-25-14%
九体育在线注册-九体育（中国）-525-15.3-3x2台
SVG:50KVAR
LC:25KVAR x4组 共:150KVAR
4组
变压器总容量(800KVA. 0.4Kv.50HZ)
800KVA
300KVAR
1000*1000*2200
RPCC-GC1800
ESVG-4-100 -(3P/4P)-R x 4台
WGM-60
F九体育在线注册-九体育（中国）-440-50-14%
九体育在线注册-九体育（中国）-525-20.4-3 x 3台
SVG:100KVAR
LC:50KVAR x4组 共：300KVAR
4组
变压器总容量(1000KVA. 0.4Kv. 50HZ)
1000 KVA
350KWXR
1200*1000*2200
RPCC-GC1800
ESVG-4-50
-(3P/4P)-R x 1 台
ESVG-4-100 -(3P/4P)-R x 1 台
WGM-60
F九体育在线注册-九体育（中国）-440-50-14%
九体育在线注册-九体育（中国）-525-20.4-3 x 3台
SVG:150KVAR LC:50KVAR x4组 共：350KVAR
4组
|
ESVG+LC (电抗器+电容器)14%补偿设计方案 |
||||||||
|
变压器 总容量 (KVA) |
补偿柜 总容量 (KVAR) |
补偿柜尺寸 (mm) |
控制器 |
SVG模块 (KVAR) |
接触器 |
电抗器型号 |
电容器型号 |
补偿柜电容器组合方式 |
|
变压器总容量(1250KVA. 0.4Kv. 50HZ) |
||||||||
|
1250KVA |
400KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-50 -(3PMP)-R x 1 台 + ESVG-4-100 -(3PZ4P)-R x 1 台 |
WGM-60 |
F九体育在线注册-九体育（中国）-440-50-14% |
九体育在线注册-九体育（中国）-525-20.4-3 x 3台 |
SVG:150KVAR LC:50KVAR x5组 共：400KVAR |
|
5组 |
||||||||
|
变压器总容量(1600KVA. 0.4Kv. 50HZ) |
||||||||
|
1600 KVA |
600 KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-100 -(3P/4P)-R x2台 |
WGM-60 |
F九体育在线注册-九体育（中国）-440-50-14% |
九体育在线注册-九体育（中国）-525-20.4-3 x 3台 |
SVG:200KVAR LC:50KVAR x 8组 共：600KVAR |
|
8组 |
||||||||
|
变压器总容量(2000KVA. 0.4Kv. 50HZ) |
||||||||
|
2000 KVA |
800 KVAR |
1200*1000*2200 |
RPCC-GC1800 (主柜与副柜 |
ESVG-4-150 -(3PZ4P)-R x2台 |
WGM-60 |
F九体育在线注册-九体育（中国）-440-50-14% |
九体育在线注册-九体育（中国）-525-20.4-3 x 3台 |
SVG:300KVAR LC:50KVAR x2组 共：400KVAR |
|
2组 |
||||||||
|
1200*1000*2200 |
独立控制各 回路) |
|
WGM-60 |
F九体育在线注册-九体育（中国）-440-50-14% |
九体育在线注册-九体育（中国）-525-20.4-3 x 3台 |
LC:50KVAR x 8组 共：400KVAR |
||
|
8组 |
||||||||
|
变压器总容量(2500KVA. 0.4Kv. 50HZ) |
||||||||
|
2500 KVA |
1100 KVAR |
1200*1000*2200 |
RPCC-GC1800 (主柜与副柜 独立控制各 回路) |
ESVG-4-100 -(3P/4P)-R x4台 |
WGM-60 |
F九体育在线注册-九体育（中国）-440-50-14% |
九体育在线注册-九体育（中国）-525-20.4-3 x 3台 |
SVG:400KVAR LC:50KVAR x3组 共：550KVAR |
|
3组 |
||||||||
|
1200*1000*2200 |
|
WGM-60
|
F九体育在线注册-九体育（中国）-440-50-14% |
九体育在线注册-九体育（中国）-525-20.4-3 x 3台 |
LC:50KVAR x 41组 共：550KVAR |
|||
|
11组 |
||||||||
ESVG+九体育在线注册-九体育（中国）HM（智能型谐波抑制模块）选型速查表
|
SVG+九体育在线注册-九体育（中国）HM(智能型谐波抑制模块)7%补偿设计方案 |
||||||
|
变压器 总容量 (KVA) |
补偿柜 总容量 (KVAR) |
补偿柜尺寸 (mm) |
控制器 |
SVG模块 (KVAR) |
智能型谐波抑制模块 |
补偿柜电容器组合方式 |
|
变压器总容量(400KVA. 0.4KV.50HZ) |
||||||
|
400KVA |
150KWXR |
600*1000*2200 |
RPCC-GC1800 |
ESVG-4-30 -(3P/4P)-R x诒 |
九体育在线注册-九体育（中国）HM-440-30-7x4台 |
SVG:30KVAR 九体育在线注册-九体育（中国）HM:30KVARx4 台 共:150KVAR |
|
变压器总容量(800KVA. 0.4Kv. 50HZ) |
||||||
|
800KVA |
250KVAR |
600*1000*2200 |
RPCC-GC1800 |
ESVG-4-50 -(3P/4P)-R x诒 |
九体育在线注册-九体育（中国）HM-440-50-7x4台 |
SVG:50KVAR 九体育在线注册-九体育（中国）HM:50KVAR x4台 共：250KVAR |
|
变压器总容量(1000KVA. 0.4Kv. 50HZ) |
||||||
|
1000KVA |
300KVAR |
600*1000*2200 |
RPCC-GC1800 |
ESVG-4-100 -(3P/4P)-R x 1台 |
九体育在线注册-九体育（中国）HM-440-50-7x4台 |
SVG:100KVAR 九体育在线注册-九体育（中国）HM:50KVAR x x4台 共：300KVAR |
|
变压器总容量(1250KVA. 0.4Kv. 50HZ) |
||||||
|
1250 KVA |
400KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-100 -(3P/4P)-R 灯台 |
九体育在线注册-九体育（中国）HM-440-50-7x6台 |
SVG:100KVAR 九体育在线注册-九体育（中国）HM:50KVAR x6台 共：400KVAR |
|
变压器总容量(1600KVA. 0.4Kv. 50HZ) |
||||||
|
1600KVA |
550KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-50 -(3P/4P)-R x 1 台 + ESVG-4-100 -(3P/4P)-R x 1 台 |
九体育在线注册-九体育（中国）HM-440-50-7 x 8台 |
SVG:150KVAR 九体育在线注册-九体育（中国）HM:50KVAR x 8台 共：550KVAR |
|
变压器总容量(2000KVA. 0.4Kv. 50HZ) |
||||||
|
2000 KVA |
700 KVAR |
1200*1000*2200 |
RPCC-GC1800 (主柜与副柜 独立控制各 回路) |
ESVG-4-100 -(3P/4P)-R x2台 |
九体育在线注册-九体育（中国）HM-440-50-7 x3台 |
SVG:200KVAR 九体育在线注册-九体育（中国）HM:50KVAR x 3台 共：350KVAR |
|
1200*1000*2200 |
九体育在线注册-九体育（中国）HM-440-50-7x7台 |
九体育在线注册-九体育（中国）HM:50KVAR x7台 共:350KVAR |
||||
|
变压器总容量(2500KVA. 0.4Kv. 50HZ) |
||||||
|
2500 KVA |
900 KVAR |
1200*1000*2200 |
RPCC-GC1800 (主柜与副柜 独立控制各 回路) |
ESVG-4-100 -(3P/4P)-R x2台 |
九体育在线注册-九体育（中国）HM-440-50-7 x 5台 |
SVG:200KVAR 九体育在线注册-九体育（中国）HM:50KVAR x 5台 共：450KVAR |
|
1200*1000*2200 |
|
九体育在线注册-九体育（中国）HM-440-50-7 x 9台 |
九体育在线注册-九体育（中国）HM:50KVAR x9台 共:450KVAR |
|||
|
ESVG+九体育在线注册-九体育（中国）H M(智能型谐波抑制模块)14%补偿设计方案 |
||||||
|
变压器 总容量 (KVA) |
补偿柜 总容量 (KVAR) |
补偿柜尺寸 (mm) |
控制器 |
SVG模块 (KVAR) |
智能型谐波抑制模块 |
补偿柜电容器组合方式 |
|
变压器总容量(400KVA. 0.4Kv. 50HZ) |
||||||
|
400 KVA |
150 KVAR |
600*1000*2200 |
RPCC-GC1800 |
ESVG-4-50 -(3P/4P)-R 台 |
九体育在线注册-九体育（中国）HM-440-25-14x4台 |
SVG:50KVAR 九体育在线注册-九体育（中国）HM:25KVAR x x4台 共：150KVAR |
|
变压器总容量(800KVA. 0.4Kv. 50HZ) |
||||||
|
800 KVA |
300 KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-100 -(3P/4P)-R x1台 |
九体育在线注册-九体育（中国）HM-440-25-14x8台 |
SVG:100KVAR 九体育在线注册-九体育（中国）HM:25KVAR x 8台 共：300KVAR |
|
变压器总容量(1000KVA. 0.4Kv. 50HZ) |
||||||
|
1000 KVA |
350KWXR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-50 -(3P/4P)-R x 1 台 + ESVG-4-100 -(3P/4P)-R x 1 台 |
九体育在线注册-九体育（中国）HM-440-25-14x8台 |
SVG:150KVAR 九体育在线注册-九体育（中国）HM:25KVAR x 8台 共：350KVAR |
ESVG+九体育在线注册-九体育（中国）HM（（智能型谐波抑制模块）选型速查表
|
ESVG+九体育在线注册-九体育（中国）HM(智能型谐波抑制模块)14%补偿设计方案 |
||||||
|
变压器总容量 (KVA) |
补偿柜 总容量 (KVAR) |
补偿柜尺寸 (mm) |
控制器 |
SVG模块 (KVAR) |
智能型谐波抑制模块 |
补偿柜电容器组合方式 |
|
变压器总容量(1250KVA. 0.4Kv. 50HZ) |
||||||
|
1250KVA |
400KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-50 -(3P/4P)-R x 1 台 + ESVG-4-100 -(3P/4P)-R x 1 台 |
九体育在线注册-九体育（中国）HM-440-25-14x10台 |
SVG:150KVAR 九体育在线注册-九体育（中国）HM:25KVAR 10台 共 400KVAR |
|
变压器总容量(1600KVA. 0.4Kv. 50HZ) |
||||||
|
1600 KVA |
500KVAR |
1200*1000*2200 |
RPCC-GC1800 |
ESVG-4-100 -(3P/4P)-R x2台 |
九体育在线注册-九体育（中国）HM-440-30-14 x 40台 |
SVG:200KVAR 九体育在线注册-九体育（中国）HM:30KVAR 10台 共：500KVAR |
|
变压器总容量(2000KVA. 0.4Kv. 50HZ) |
||||||
|
2000 KVA |
725 变压器总容量(2500KVA. 0.4Kv. 50HZ)KVAR |
1200*1000*2200 |
RPCC-GC1800 (主柜与副柜独立控制各回路) |
ESVG-4-100 -(3P/4P)-R x3台 |
九体育在线注册-九体育（中国）HM-440-25-14 x 7台 |
SVG:300KVAR 九体育在线注册-九体育（中国）HM:25KVAR x 7台 共：475KVAR |
|
1200*1000*2200 |
|
九体育在线注册-九体育（中国）HM-440-25-14X10台 |
九体育在线注册-九体育（中国）HM:25KVAR 10台 共:250KVAR |
|||
|
|
||||||
|
2500 KVA |
880 KVAR |
1200*1000*2200 |
RPCC-GC1800 (主柜与副柜独立控制各回路) |
ESVG-4-100 -(3P/4P)-R x4台 |
九体育在线注册-九体育（中国）HM-440-30-44x6台 |
SVG:400KVAR 九体育在线注册-九体育（中国）HM:30KVAR x 6台 共：580KVAR |
|
1200*1000*2200 |
|
九体育在线注册-九体育（中国）HM-440-30-14x10台 |
九体育在线注册-九体育（中国）HM:30KVAR 10台 共：300KVAR |
|||
